Гидроизоляция и мягкая кровля в Бишкеке ОсОО "BRR СТРОЙ"

Области применения мастик "Унимаст"

Мастики семейства "Унимаст" получили широкое применение не только, как клеи для приклеивания "Элона-Супер" к основанию. Они являются самостоятельными материалами окрасочной гидроизоляции.

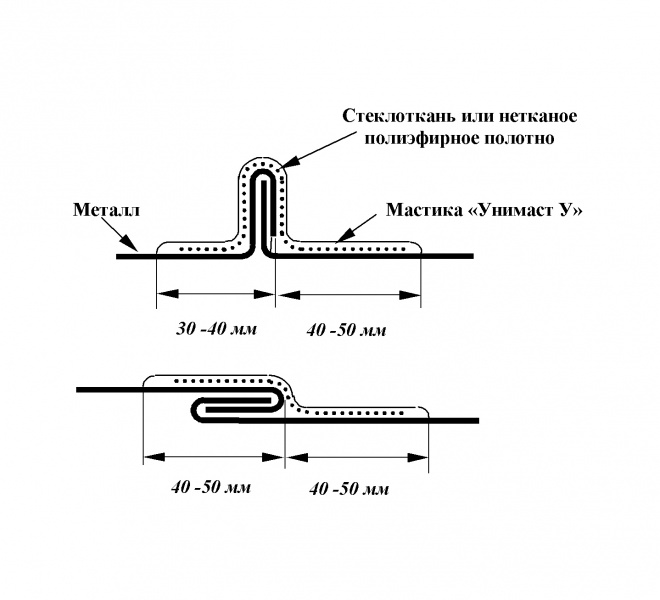

Мастики успешно применяют при ремонте металлической фальцевой кровли, для промазки фальцев с армированием стеклотканью или синтетическим нетканым полотном (рис. 2, фото 3 и 4).

Технология герметизации фальцевых соединений и мест сопряжений металлической кровли полимерной мастикой

Изоляционные работы мастиками семейства "Унимаст" допускается выполнять при любой положительной температуре наружного воздуха и отрицательной – до минус 25°C, при отсутствии атмосферных осадков, по сухой (без наледей и снега) поверхности.

На подготовленную поверхность кистями наносят грунтовку или праймер. Праймер - это мастика "Унимаст П" или мастика "Унимаст У", разбавленная бензином в соотношении 2:1 или 3:1. Расход праймера составляет 0,25-0,3 кг на 1 кв.м.

После высыхания грунтовки (через 0,5-1,0 ч) наносят слой мастики "Унимаст У" и втапливают туда стеклоткань. Затем на стеклоткань последовательно наносят еще три слоя мастики с выдержкой для высыхания каждого слоя в течение 0,5-1,0 часа до «отлипа». Расход мастики "Унимаст У" при ширине шва 8-10 см составляет 450-500 г на погонный метр.

Работы по оклейке стеклотканью ведут в направлении от пониженных мест к повышенным. При этом в начале оклеивают лежачие, а затем – стоячие фальцевые соединения.

Мастика при температуре 0°C и ниже загустевает, при этом ее нанесение тонким слоем затруднено. Поэтому при работе в условиях отрицательных температур воздуха мастику перед употреблением помещают в отапливаемое помещение не менее, чем на 8 часов, либо подогревают ее в паровой бане до температуры не выше +50°C (без открытого огня).

При длительном хранении вязкость мастики может увеличиваться. Для уменьшения вязкости применяют бензин АИ-76 в количестве 0,2-0,5 л на 1 кг мастики.

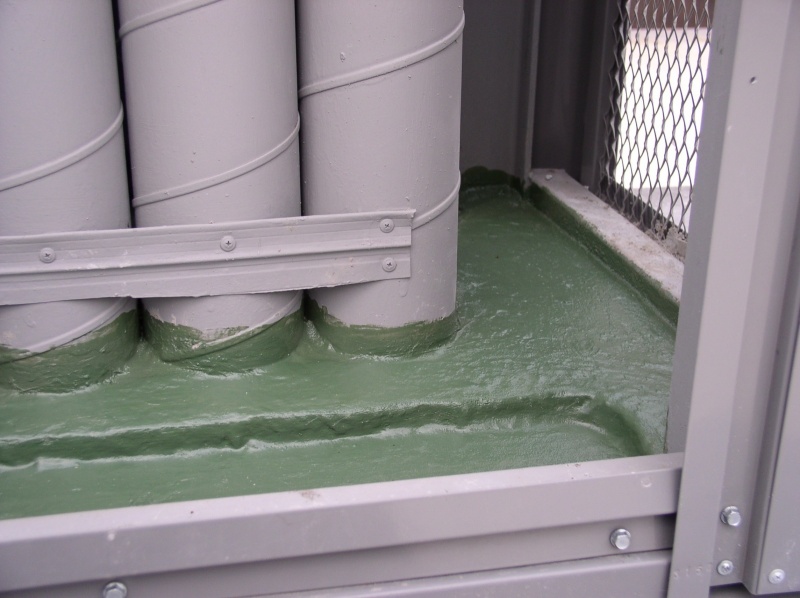

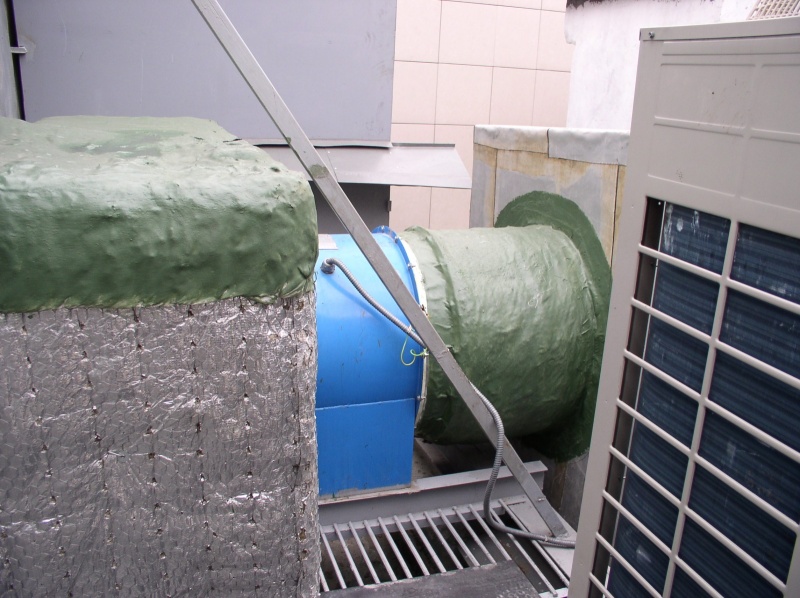

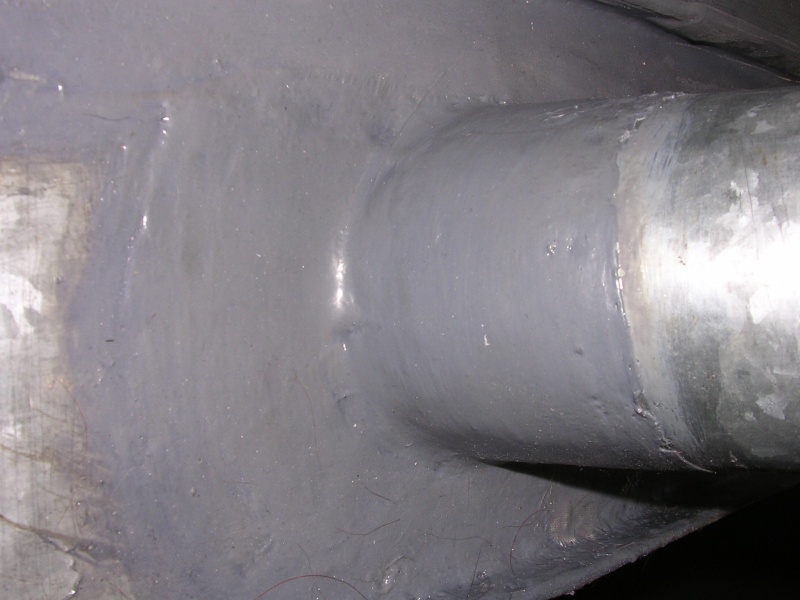

Мастики "Унимаст" успешно применяют для создания окрасочной изоляции различных частей зданий и сооружений таких, как балконы, парапеты, цоколи (фото 9 и 10). Мастиками обрезинивают нетканые полотна, брезент и другие материалы, из которых удобно изготавливать по месту гибкие сопряжения вентиляционных воздуховодов (фото 7). Мастики применяют в качестве универсального клея для приклеивания пенопластовых утеплителей к бетону, металлу, дереву или для приклеивания геотекстиля к гидроизоляционным мембранам, выполненным из ЭПДМ мембраны "Элон-Супер" и пр. (фото 8). Важными преимуществами применения мастик является быстрота и удобство создания бесшовных гидроизоляционных оболочек на поверхностях сложной конфигурации (фото 5) в труднодоступных местах (фото 6 и 7), подвергающихся не только погодным, но и механическим воздействиям таким, как вибрации, изгибы и т. д.

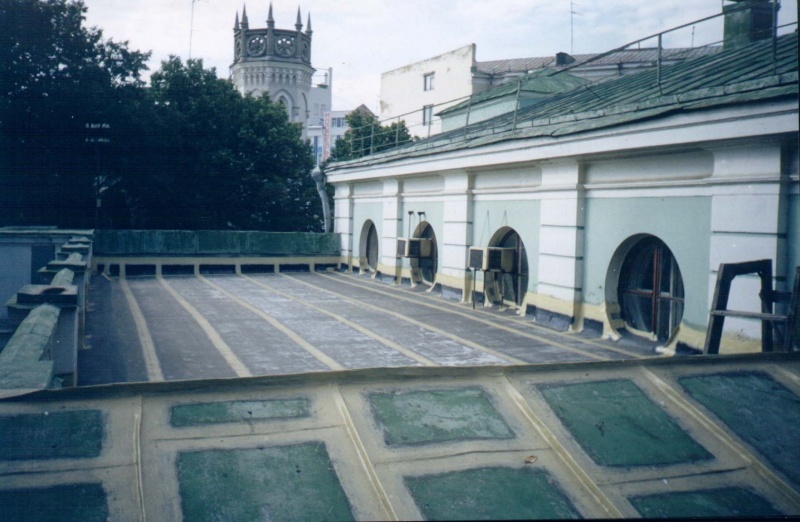

Мастики "Унимаст ЦВ", окрашенные в массе цветными пигментами находят свое применение в реставрации фасадов исторических зданий (фото 10). При этом получается долговечное покрытие, устойчивое к растрескиванию.

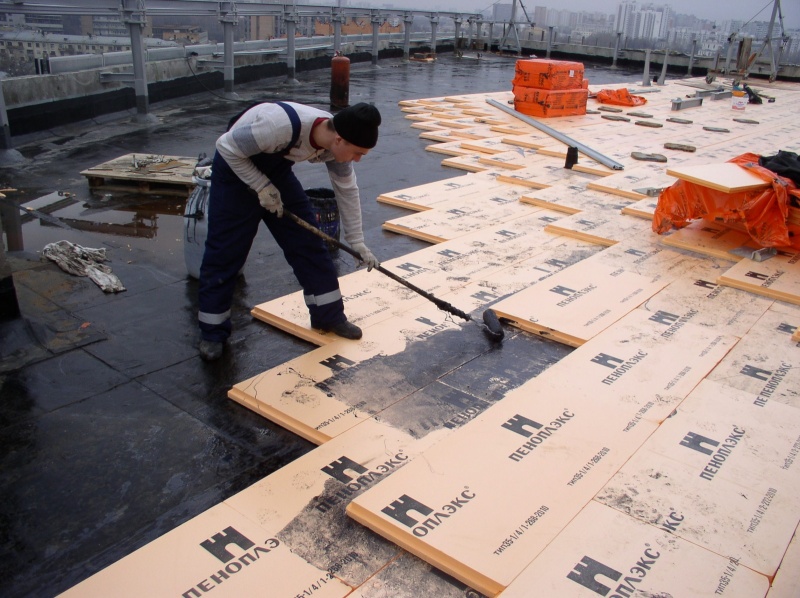

Мастику "Унимаст Б", содержащую в своем составе битум, применяют в окрасочной водоизоляции кровельных покрытий, невидимых с поверхности земли и для приклеивания утеплителей (фото 8).
