Жидкая резина Унимаст-У гидроизоляция Бишкек

Жидкая резина Унимаст-У

Кровельные полимерные резины-мастики «Унимаст»®

unimast Гидроизоляционные мастики «Унимаст» представляют собой жидкие, готовые к применению однокомпонентные составы на основе спецполимера с наполнителем, растворителем и необходимыми добавками. Составы имеют второе название «жидкая резина». На сегодняшний день гидроизоляция жидкой резиной все чаще осуществляется именно с применением мастики "Унимаст".

Мастики выпускают четырех марок: «ЦВ» – цветная, «У» – универсальная, «П» - праймерная (грунтовочная), «Б» – битумсодержащая.

Области применения жидкой резины «Унимаст»

Марка мастики	Цвет	Температурный интервал эксплуатации мастичного слоя, оС		Области применения
Марка мастики	Цвет	от	до	Области применения
«ЦВ» цветная	Серебристый Суриковый, зеленый и др.	-55	+130	для окрасочной гидроизоляции, цветной кровли или других объектов
«У» универсальная	серый	-55	+120	для гидроизоляции, устройства и ремонта кровель, защиты от коррозии, приклеивания полимерных гидроизоляционных и кровельных материалов
«П» праймерная (грунтовочная)	серый	-55	+120	для грунтовки поверхностей различных материалов под приклейку гидроизоляционных и кровельных мембран
«Б» битумсодержащая	черный	-40	+100	для гидроизоляционных окрасочных слоев

Кровельные жидкие резины также успешно используют при ремонте скатных металлических крыш, для промазки фальцев с армированием стеклотканью или синтетическим нетканым полотном. Их используют для создания окрасочной гидроизоляции различных частей зданий и сооружений, наиболее подверженных атмосферному разрушению, таких как цоколи, парапеты, балконы и т.д.

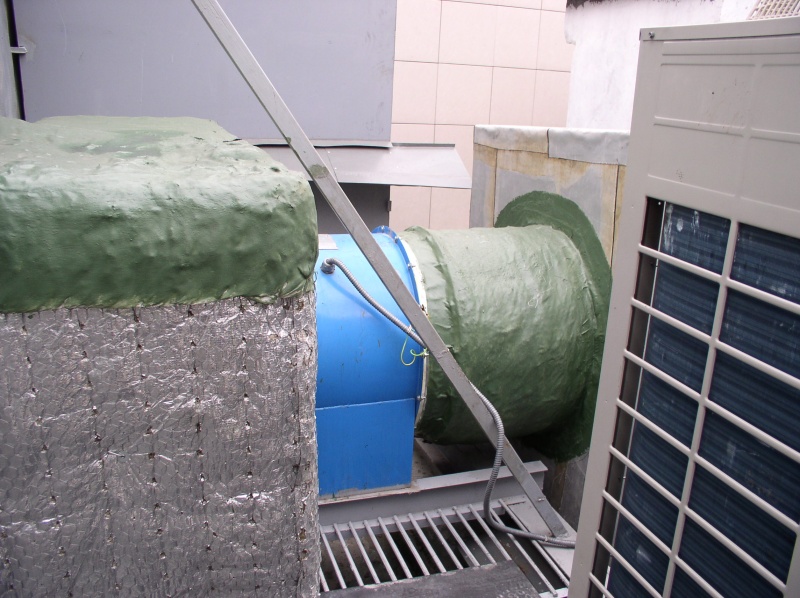

Мастикой обрезинивают нетканые полотна, брезент и другие материалы из которых удобно изготавливать по месту гибкие сопряжения вентиляционных воздуховодов. Мастики применяют в качестве универсального клея, например, для приклеивания пенопластовых утеплителей к бетону, металлу, дереву или для приклеивания «Геотекстиля» к гидроизоляционным мембранам выполненным из «Элона-Супер» и др. Важными преимуществами технологии применения резины является быстрота и удобство создания бесшовных гидроизоляционных оболочек на поверхностях сложной конфигурации, подвергающихся не только погодным, но и механическим воздействиям, таких как вибрации, изгибы и др.

Технические характеристики пленочных покрытий, полученных из мастик “Унимаст»

Наименование показателя	Нормы для марок
Наименование показателя	«Унимаст-ЦВ»	«Унимаст-У»	«Унимаст-П»	«Унимаст-Б»
Условная прочность при разрыве, МПа (кгс/см2), не менее	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)
Относительное удлинение при разрыве, %, не менее	800	800	800	700
Прочность сцепления с бетоном, МПа (кгс/см2), не менее
Через 3 ч при 80 оС	0,25 (2,5)	0,25 (2,5)	0,25 (2,5)	0,25 (2,5)
Через 14 сут. при 20 оС	0,5 (5,0)	0,5 (5,0)	0,5 (5,0)	0,5 (5,0)
Прочность сцепления промежуточных слоев, МПа (кгс/см2), не менее
Через 3 ч при 80 оС	0,2 (2,0)	0,2 (2,0)	0,2 (2,0)	0,2 (2,0)
Через 14 сут. при 20 оС	0,35 (3,5)	0,35 (3,5)	0,35 (3,5)	0,35 (3,5)
Прочность на сдвиг клеевого соединения, МПа (кгс/см2), не менее
Через 3 ч при 80 оС	1,5 (15,0)	1,5 (15,0)	1,5 (15,0)	1,5 (15,0)
Через 14 сут. при 20 оС	1,5 (15,0)	1,5 (15,0)	1,5 (15,0)	1,5 (15,0)
Водопоглощение за 24 часа, %, не более	0,5	0,5	0,5	0,5
Условная вязкость, с, не более	200	200	100	300
Содержание сухого, вещества по массе, %, не менее	38	38	13	45
Гибкость на стержне d=5 мм при температуре, oC, не выше	не должно быть трещин
Гибкость на стержне d=5 мм при температуре, oC, не выше	-55	-55	-55	-40
Водонепроницаемость при давлении не менее 0,001 МПа в теч 72 ч	Отсутствие признаков проникания воды
Теплостойкость в течение не менее 2 ч при температуре, оС, не ниже	Не должно быть вздутий и подтеков
	130	120	120	100

Защитные пленки, получаемые из мастик биостойки, обладают высокой адгезией к металлам, асбестоцементу, бетону, дереву и др.

Мастики «Унимаст» в жидком виде относится к легковоспламеняющимся веществам. По степени воздействия на организм человека мастика относится к 4 классу опасности (вещества малоопасные).

Упаковка жидкой резины проводится в металлическую тару: бочки, фляги и пр. Допускается упаковка в другую тару, обеспечивающую сохранность свойств.

Перед употреблением резину перемешивают до однородного состояния. В жидкой смеси не должно быть посторонних включений.

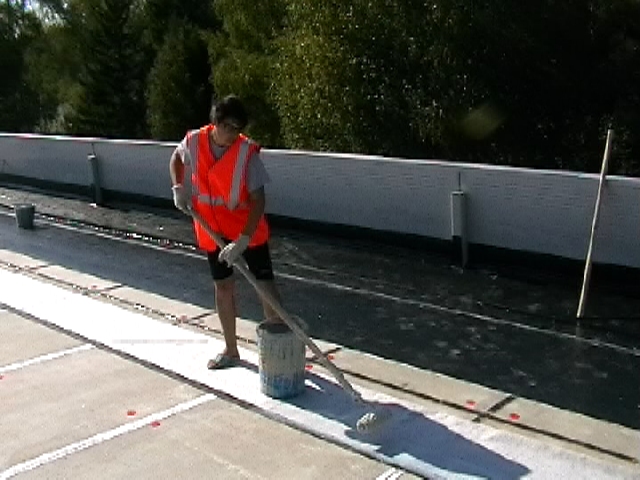

Кровельные мастики наносят кистью или валиком. Вследствие дуктильности (нитеобразования) нанесение мастик с помощью распыляющих устройств нецелесообразно.

AdmirorGallery 5.0.0, author/s Vasiljevski & Kekeljevic.

Гидроизоляция и мягкая кровля в Бишкеке ОсОО "BRR СТРОЙ"

Полимерно-Кровельно-гидроизоляционные материалы в Бишкеке
