Гидроизоляция и мягкая кровля в Бишкеке ОсОО "BRR СТРОЙ"
Полимерно-Кровельно-гидроизоляционные материалы в Бишкеке
«Кровлелон» марок А и Ас
ПВХ-мембрана Кровлелон - рулонный полимерный кровельный и гидроизоляционный материалв Бишкеке, который представляет двухслойную композитную пленку из термопласта, армированную основой повышенной прочности. В отличие от битумных и битумно-полимерных материалов может изготавливаться любого цвета. Эластичность, прочность, морозостойкость, устойчивость к ультрафиолету и атмосферным воздействиям обеспечивают ему надежность и долговечность. Стойкость к воздействию агрессивных сред, масло-бензостойкость, стойкость к прорастанию корней, воздействию микроорганизмов почвы и плесеней, позволяют использовать его в самых сложных условиях эксплуатации на объектах нефтегазовой, химической промышленности.
Трещинноустойчив к деформациям.
Кровлелон марки А – армированный синтетическим полотном, предназначен для устройства рулонных кровель, химстойкой гидроизоляции полов, гидроизоляции водонаполненных сооружений (технических и декоративных) и водопропускных сооружений (каналы, водоёмы и т.д.), свалок (ТБО);
Кровлелон марки Ас – армированный стеклохолстом, предназначен для устройства рулонных балластных кровель, химстойкой гидроизоляции полов, гидроизоляции водонаполненных сооружений (технических и декоративных) и водопропускных сооружений (каналы, водоотводы и т.д.), свалок (ТБО).
Линейные размеры полотен Кровлелона марок А и Ас: в рулоне: длина – 20 м; ширина – 2,1 м; толщина – 1,2; 1,5 мм. Покрытие из материала может эксплуатироваться в климатических условиях от – 40°C до + 120°C.
Технические характеристики Кровлелона А
Наименование показателя | Значения для Кровлелона | ||
тип А | тип Г | ||
нормат. | факт.* | нормат. | |
Условная прочность (на разрыв), МПа (кгс/см²), не менее | 9,8 (100) | 10,6 (106) | 11,8 (120) |
Относительное удлинение при разрыве, %, не менее | 160 | 172 | 200 |
Водопоглощение за 24 часа, % по массе , не более | 0,8 | 0,54 | 0,8 |
Изменение линейных размеров при нагревании, %, не более | 0,4 | 0,36 - вдоль 1,08 - поперек | 2,0 |
Гибкость на брусе с радиусом закругления 5 мм при температуре, oC, не выше минус 40 | Отсутствие трещин | ||
Соответствует | |||
Химическая стойкость (изменение условной прочности и относительного удлинения при разрыве после воздействия кислот, щелочей и бензина), % | ±10 | Соответствует | ±10 |
Водонепроницаемость при давлении не менее 0,15 МПа (1,5 кгс\см2) в теч. не менее 1ч | На поверхности образца не должно быть признаков проникания воды | ||
Соответствует | |||
Стойкость к тепловому старению при температуре 80(±2) оС в течение 168 час., % | ±20 | Соответствует | ±20 |
Примечание *) фактические значения по результатам сертификационных испытаний. |
Кровлелон марки А является биостойким материалом, обладает высокой масло-бензо-, химстойкостью. По пожарной опасности относится к группе Г2 по ГОСТ 30244 (группе трудносгораемых материалов по СТ СЭВ 2437). Полотно "Кровлелона" марки А должно быть плотно намотано в рулоны с ровными торцами.
Полотна "Кровлелона" А не должны иметь трещин, дыр, разрывов, складок. При транспортировании, хранении и производстве работ необходимо предохранять материал от повреждений, загрязнения и увлажнения.

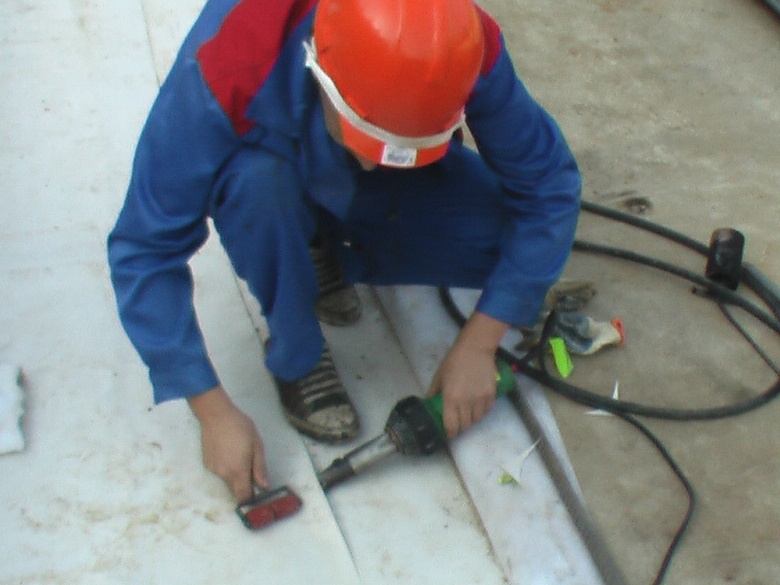

Благодаря термопластичности развернутые полотна Кровлелона А сваривают внахлест потоком горячего воздуха, создаваемым ручными или автоматическими тепловоздушными фенами.
Мембрану из "Кровлелона" крепят к основанию двумя методами: клеевым или механическим, с помощью крепежных элементов (реек, дюбелей и пр.). Во время приклеивания мембраны к основанию и при склеивании нахлесток используют полиуретановый (PU) клей. Границы мембран обрабатывают герметиком, например, "Раберфлексом".
Кровлелон А - ПВХ-мембрана, совместимая с битумными материалами, что является большим преимуществом при ремонте старых кровель, а также при устройстве новых. Долговечность материала в условиях кровли составляет не менее 25 лет, в условиях подземной гидроизоляции не менее 50 лет.
Конструктив НПО «Гидрол-Руфинг»: «Кровлелон» А и «Техноэласт»

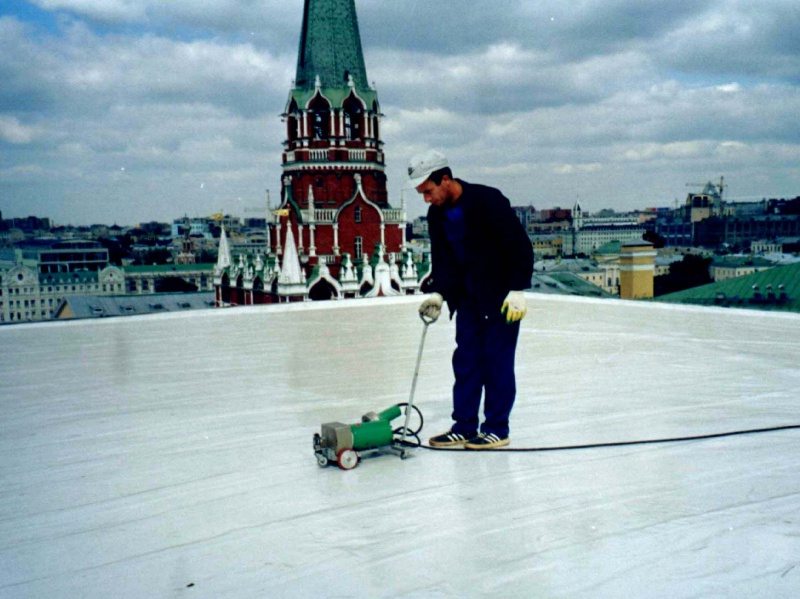

В НПО «Гидрол-Руфинг» клеевой метод прикрепления полотен «Кровлелона» к основанию был усовершенствован. Во время ремонта кровли Государственного Кремлевского Дворца в 2002 году нами был предложен новый конструктив водоизоляционной мембраны «Кровлелон» - «Техноэласт» или ему подобные материалы без крупнозернистой посыпки. В данном конструктиве верхний слой состоит из «Кровлелона», а нижний слой из «Техноэласта».
Образцы названного конструктива, включающие приклейку «Кровлелона» к основанию под кровлю за счет вяжущего «Техноэласта» и сваривание нахлесток полотнищ «Кровлелона» горячим воздухом были испытаны в лаборатории ОАО «ЦНИИПромзданий». Цель испытаний заключалась в изучении изменений показателя адгезии «Кровлелона» к «Техноэласту» в процессе воздействия атмосферных факторов, а также адгезии в месте стыка полотнищ «Кровлелона».
Испытания показали высокую надежность сварного шва а также стабильность показателя адгезии «Кровлелона» к «Техноэласту» в течение длительного воздействия воды, мороза и тепла. Согласно прогнозам ЦНИИПромзаний устойчивость сцепления «Кровлелона» с «Техноэластом» составляет не менее 25 лет.
Технология выполнения конструктива предусматривает приплавление* "Кровлелона" на предварительно наплавленный** к бетонному основанию "Техноэласт", с оставлением свободных нахлесток «Кровлелона», с последующей их ручной или автоматической тепловоздушной сваркой. Данная технология обеспечивает надежное крепление мембраны к основанию и более высокую производительность труда, по сравнению с традиционными способами ведения кровельных работ, с использованием PU клея или механического крепежа.
* приплавление — способ приклейки, при котором перед раскатываемым рулоном «Кровлелона» пламенем газовой горелки нагревают до расплавления верхнего слоя битумно-полимерного материала, лежащего на основании, после чего «Кровлелон» раскатывают на расплавленной поверхности, с последующим разглаживанием неровностей, складок и т. п.
** наплавление — способ приклейки, при котором раскатываемый битумно-полимерный материал разогревают в месте касания рулона основания, при этом нагревается основание и наклеиваемый материал.

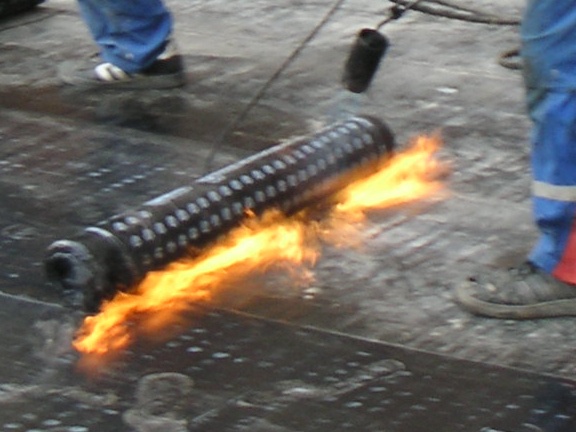

Наплавление Техноэласта и приплавление Кровлелона на Техноэласт
Наплавление Техноэласта и приплавление Кровлелона на Техноэласт
Конкурентные преимущества ПВХ-мембраны Кровлелона
Показатель | Битумные, битумно-полимерные материалы | Полимерная ПВХ-мембрана Кровлелон | |
Вес рабочего слоя | 8,3 кг/м² (верх-4,7 кг, низ-3,6 кг) | 2 кг/м² | |
Группа горючести | Г4 | Г2 | |
Стойкость к ультрафиолету | слабая | стойкая | |
Стойкость к механическим повреждениям | не стойкие | стойкая | |
Стойкость к температурным изменениям | слабо стойкие | стойкая | |
Плотность шва | прочный | высоко прочный | |
Площадь рулона | 10 м² | 22 – 30 м² | |
Подверженность гниению | подвержены | не подвержена | |
Стойкость к прорастанию корней | не стойкие | стойкая |
Преимущества при монтаже Кровлелона
Показатель | Битумные, битумно-полимерные материалы | Полимерная ПВХ-мембрана Кровлелон |
Выработка при устройстве кровель, гидроизоляции | 200-250 м²/смена | 1000 м²/смена |
Количество необходимых слоев | не менее 2-х | один |
Использование на объектах с повышенными требованиями противопожарной обороны | не рекомендовано | рекомендовано |
Возможность применения доборных конструктивных элементов заводской готовности | невозможно | рекомендовано |
Новые инновационные технологии (сборные ковры, панели с кровлей заводского изготовителя и др.) | невозможно | возможно |
